近日，上海市住房和城乡建设管理委员会印发《房屋建筑工程文明施工提升标准》的通知：为了满足“施工防护设施工具化、定型化、标准化”的要求，自2019年10月1日起，上海外环以内10000平方米及以上的房屋建筑施工项目，全面采用承插型盘扣式钢管脚手架。

通知一出，建筑业震动。大家纷纷认为，传统钢管扣件式脚手架的使用范围将越来越小，会逐步被爬架、盘扣、轮扣替代。

而AG电投厅集团未雨绸缪，在天子岭项目率先尝试了盘扣架。

一、工程概况

天子岭分类减量综合体项目，建筑面积16156.6平方米；建筑高度：生活垃圾21.30米，厨余垃圾17.50米，地上层数2层、局部3层；结构类型：框架结构。

天子岭项目效果图

高支模最大搭设高度18.3m，最大梁截面600mm×1200mm,楼板厚度120mm、160mm。支模架采用新型盘扣式支架，160mm厚楼板搭设参数为立杆间距900mm×1200mm；600mm×1200mm梁采用立杆间距900mm×1200mm（盘扣式搁置横梁形式搭设）。

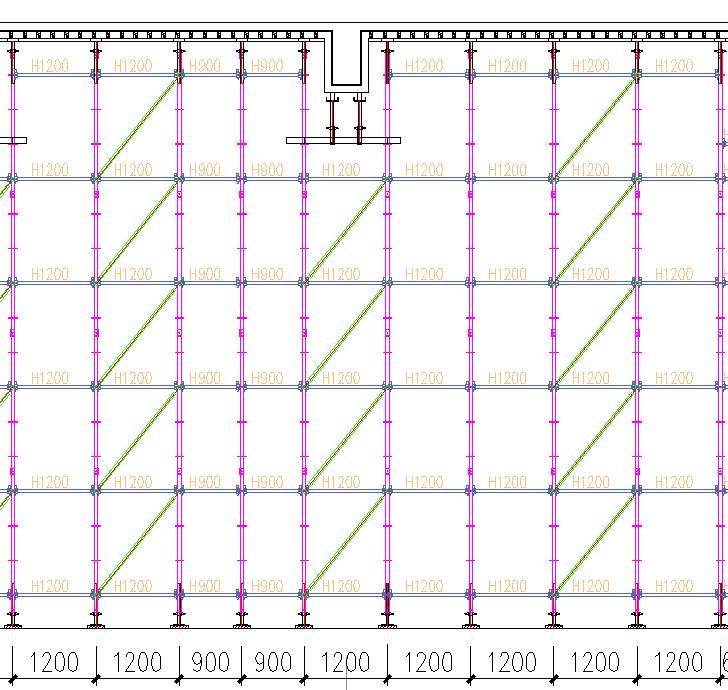

设计图

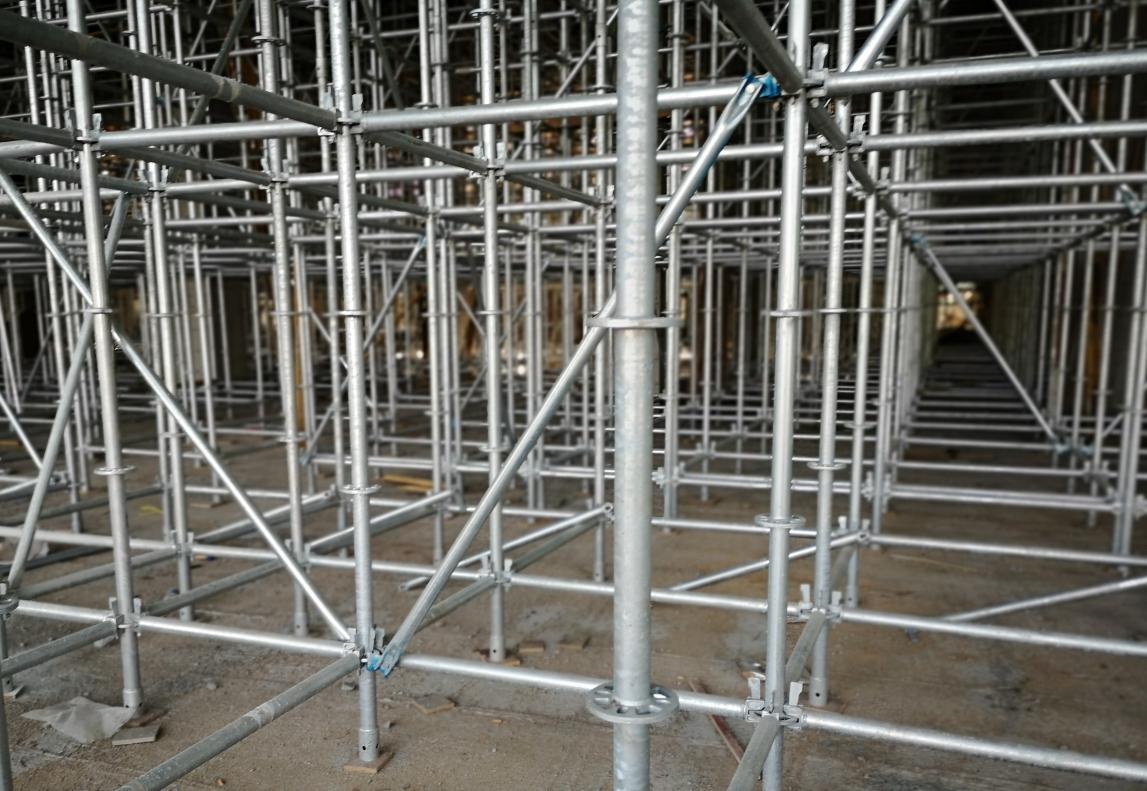

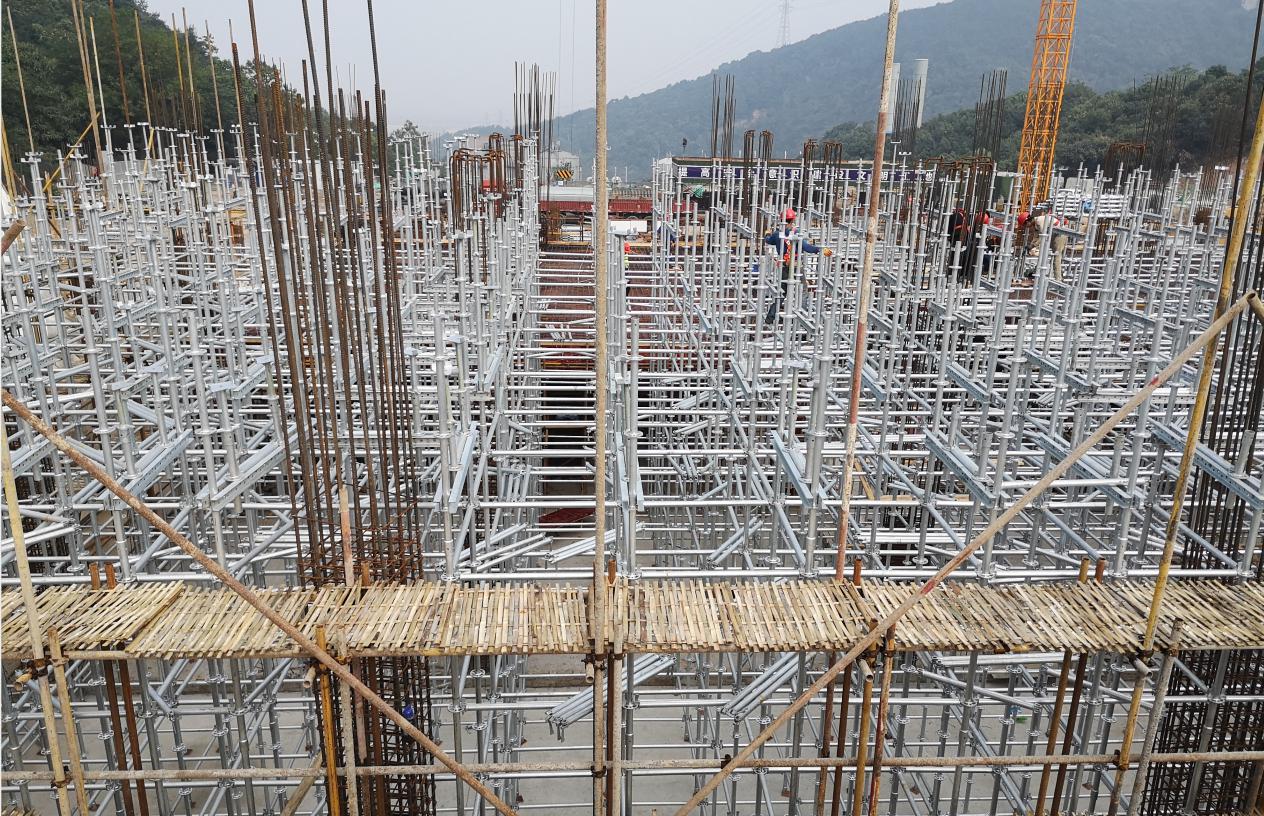

现场搭设图

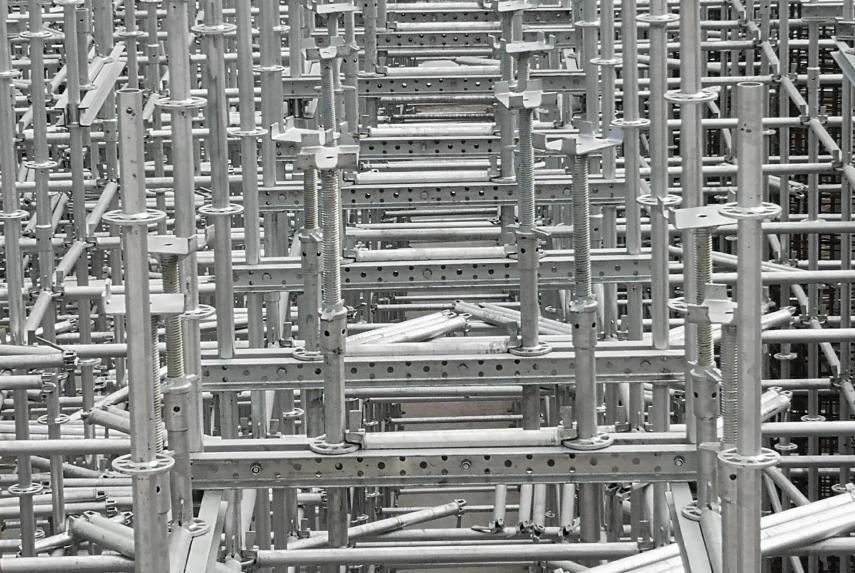

底部搭设情况

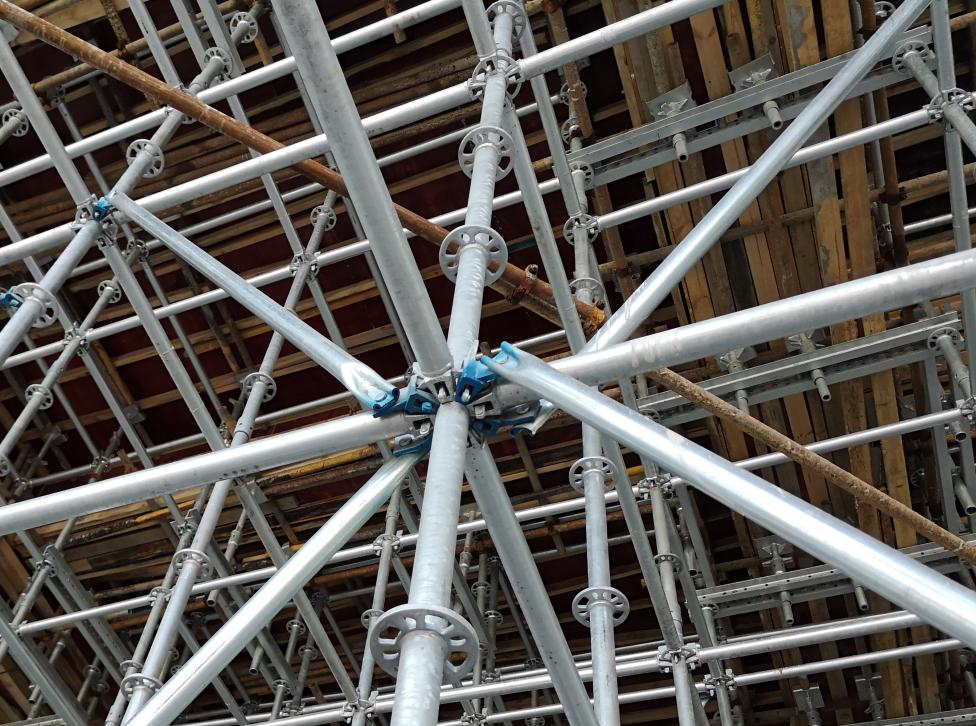

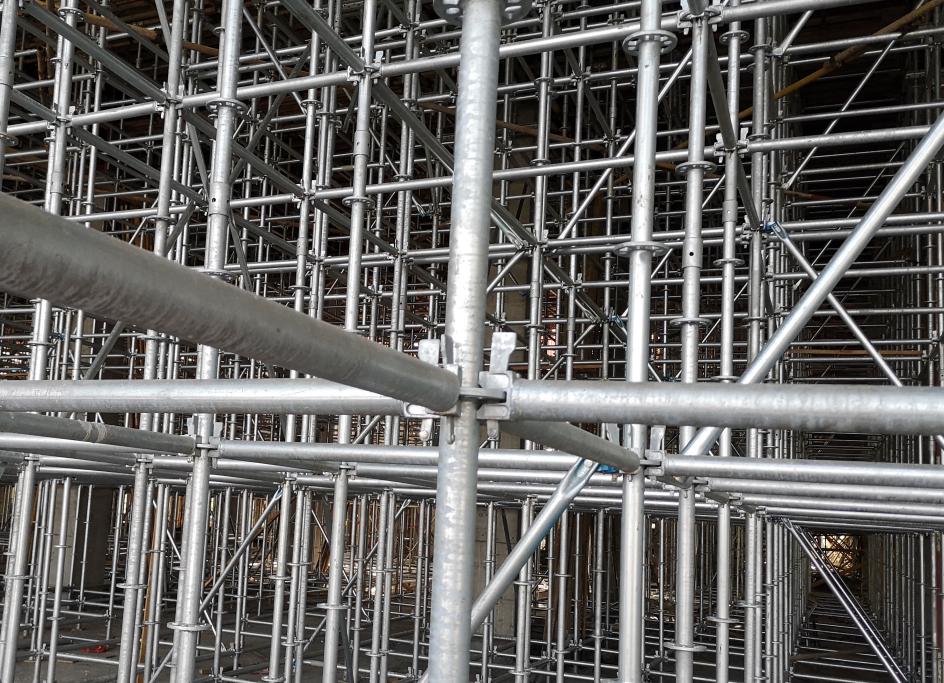

盘扣节点

竖向斜杆节点

梁托节点

二、新型盘扣式支架优点

1、技术先进

圆盘式的连接方式是国际主流的脚手架连接方式，合理的节点设计能够达到各杆件传力均通过节点中心，目前主要应用于欧美国家 和地区，是传统碗扣式脚手架的升级换代产品，技术成熟，连接牢固、结构稳定、安全可靠。

2、原材料升级

主要材料全部采用低合金结构钢（国标 Q345B），强度高于传 统碗扣式脚手架的普碳钢管（国标 Q235）的1.5~2.0 倍。

3、热镀锌工艺

主要部件均采用内、外热镀锌防腐工艺，既提高了产品的使用 寿命，又为安全提供了进一步的保证，同时又做到了整洁、美观。

4、品质可靠

该产品从下料开始，整个产品加工要经过 20 多道工序，每道 工序均采用专机进行，减少人为因素的干预，特别是横杆、立杆的制作，采用全自动焊接专机，作到了产品精度高、互换性强、质量稳定 可靠。

5、承载力高

①60 系列重型支撑架，1.5m 步距高度为5米的单支立杆的允许承载力为 9 吨(安全系数为2)，破坏载荷达到 18 吨，是传统产品的 3-4 倍。

②48 系列脚手架，2m步距高度为5米的单支立杆的允许承载力为4.75吨(安全系数为2)，破坏载荷达到 9.5 吨，是传统碗扣产品的 2-3 倍。

6、用量少、重量轻：一般情况下，支撑架立杆的间距为 1.2 米、1.5 米，横杆的步距为 1.5 米，所以相同支撑体积下的用量会比传统碗扣产品减少1/3- 1/2。

7、组装快捷、使用方便，节省工期

产品重量轻以及独特的盘式自锁插销等设计便于人工操作，安装拆卸极为方便，操作人员可以更为便捷地进行组装，平均每人每天能搭设 100~300m³架体，是传统钢管扣件及碗扣脚手架施工效率的 2~3 倍。

8、节约仓储空间，减少运输费用

由于承载力的提高，支撑架单位体积用钢量大幅降低，从而节约了大量仓储空间和运输费用。

三、施工工艺

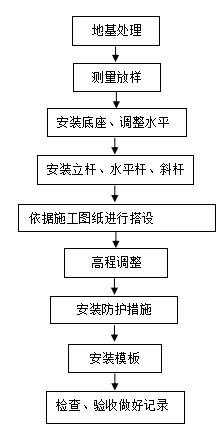

1、施工流程图

（1）基础放样：依照支撑架配置图纸上尺寸标注，正确放样并使用墨斗弹线。

（2）检查放样点是否正确。

（3）备料人员依搭架需求数量，分配材料并送至每个搭架区域。

（4）依支撑架施工图纸将调整底座正确摆放。

（5）依支撑架施工图纸搭设脚手架。（高处作业人员需配带安全帽、安全带并临时在架体上铺设脚手板）

（6）搭架高程控制检测及架高调整。

（7）检查各构件连结点及固定插销是否牢固。

（8）各种长短脚手架材料检查是否变形或不当搭接。

（9）架设安全网并检查是否足够安全。

2、盘扣系统脚手架的组搭步骤

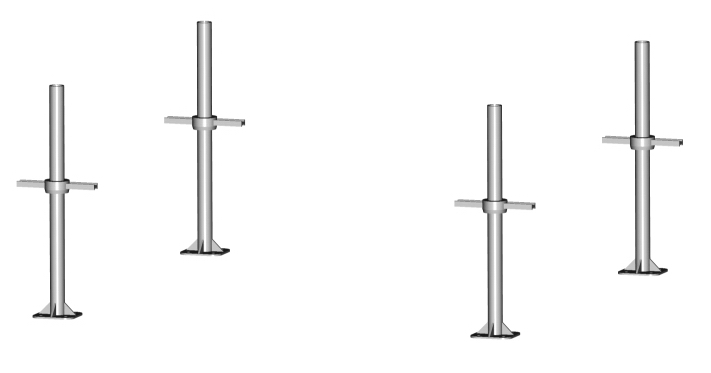

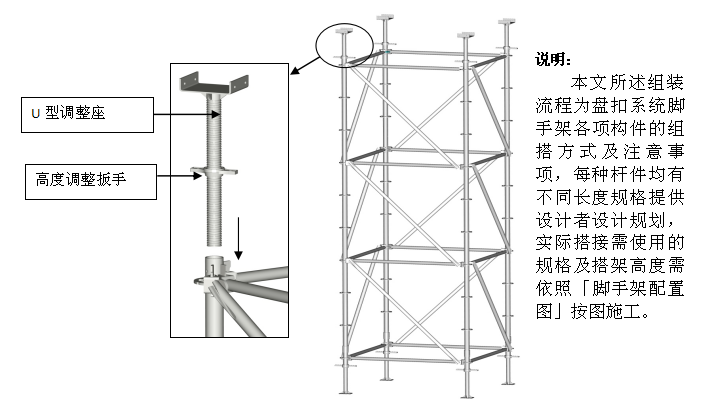

（1）调整座：

依支撑架配置图尺寸放样后，将「调整座」排列至定位点。

（2）基座：

将「基座」的立杆套筒部份朝上套入调整座上方，基座下缘需完全置入扳手受力平面的凹槽内。

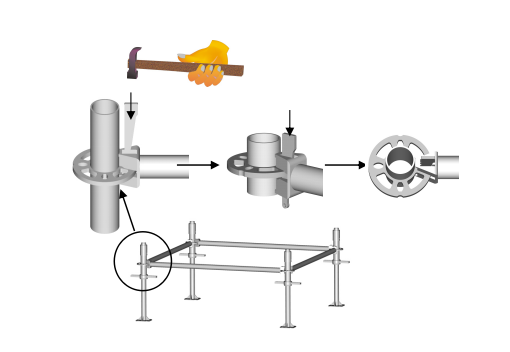

（3）第一层水平杆：

将水平杆头套入圆盘小孔位置使水平杆头前端抵住立杆圆管，再以斜楔贯穿小孔敲紧固定。

（4）基础立杆：

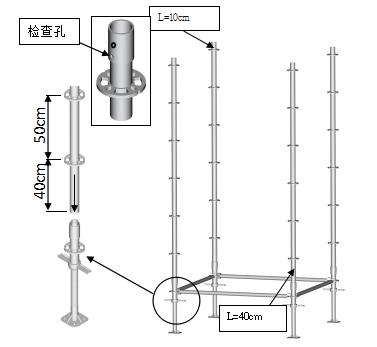

未加装（连接棒）的立杆统称为「基础立杆」，依下图所示将「基础立杆」长端插入基座的套筒中。以检查孔位置查看基础立杆是否插至套筒底部。「基础立杆」仅使用在第一层搭接，第二层  往上均使用「立杆」。

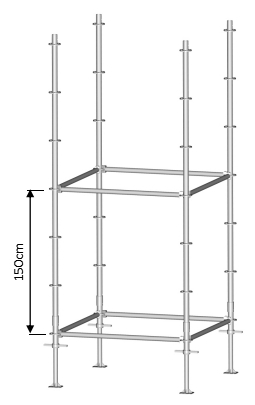

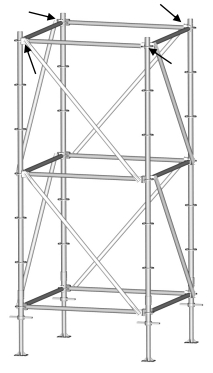

（5）第二层水平杆

如下图位置，依步聚3安装第二层水平杆。

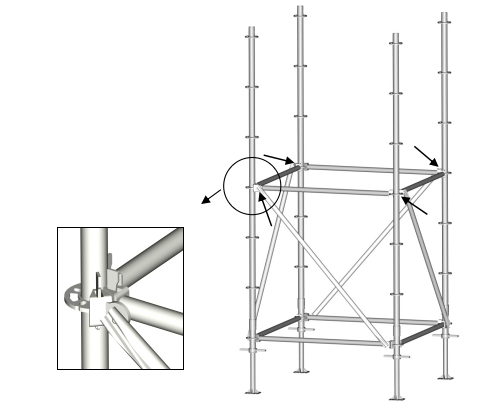

（6）第一层竖向斜杆：

将「竖向斜杆」全部依顺时钟或全部依逆时钟方向组搭，如下图。将「竖向斜杆」套入圆盘大孔位置，使竖向斜杆头前端抵住立杆圆管，再以斜楔贯穿大孔敲紧固定。注意！竖向斜杆具有方向性，方向相反即无法搭接。

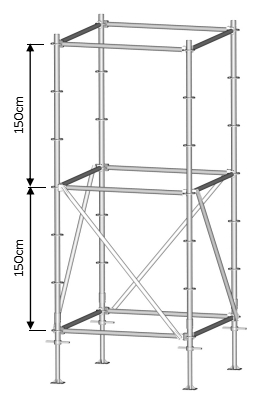

（7）第三层水平杆：

如下图位置，依步聚3安装第三层水平杆。

（8）第二层竖向斜杆：

如下图所示，依步骤6组搭方式，和第一层相同方向搭接第二层「竖向斜杆」。

※若第一层为逆时钟方向组装，则第二层以上的竖向斜杆同样需以逆时钟方向组装。

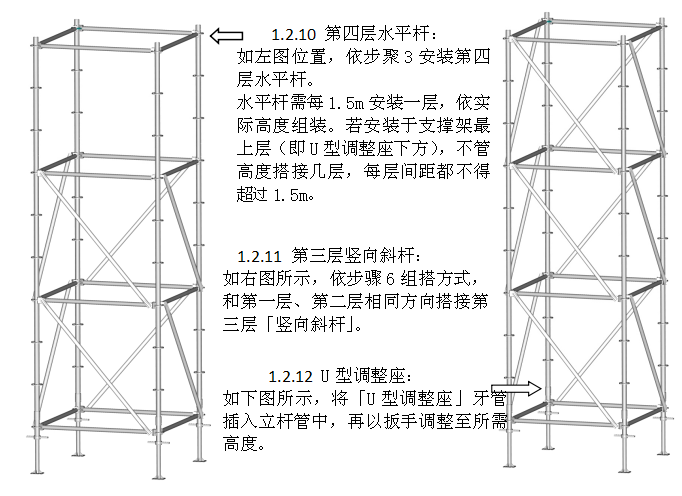

（9）立杆：

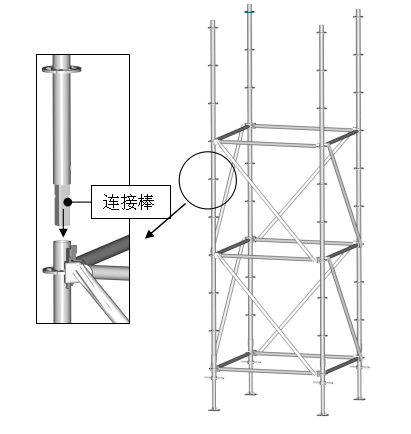

「立杆」以四方管（连接棒）连接，如下图所示将连接棒插入下层管中即可。

※若需使用「立杆插销」则务必检查圆盘对齐孔是否在同一方向。

（技术质检部  骆利锋）
